Het drone servicebedrijf Trinova slaagde erin thermografische camera’s in te zetten om gaslekken vanuit de lucht te visualiseren.
“De camera kan meer dan 400 koolwaterstofgassen detecteren”, zegt Wouter Oorts bij het dronebedrijf Trinova (Boechout) dat met een hooggevoelige thermografische videocamera industriële installaties aan een ‘gaslekonderzoek’ onderwerpt. Het spectrum van licht dat door een gas gaat, verandert. Opgenomen ‘frames’ worden softwarematig (frame subtraction) met elkaar vergeleken. ‘Verschillen’ worden uitvergroot en wijzen op de aanwezigheid van gassen.

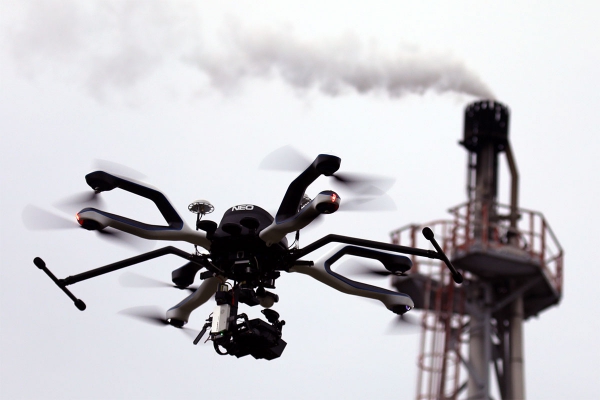

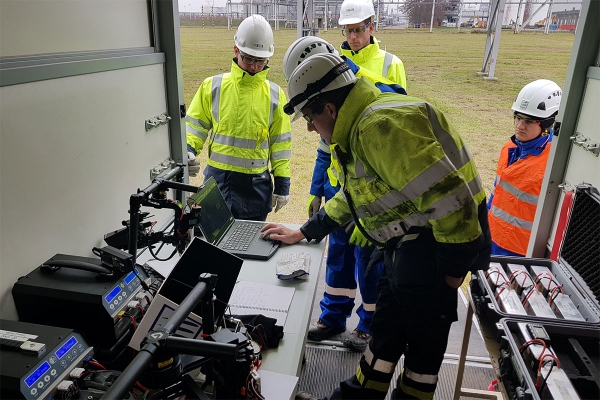

Het bedrijf doet met zijn op maat gemaakte, bedrijfszekere en ‘higly redundant’ AceCore Neo, drie types van airborne inspecties: visuele, thermografische en gaslekdetecties in de chemische en petrochemische industrie. Het trekt nu innoverende trajecten in. Het hanteert een OGI (optical gas imaging) camera, zoals de FLIR G300a om live beelden naar de monitor op de grond te sturen, die onmiddellijk geïnterpreteerd kunnen worden, om eventueel snel bijkomende beelden op te vragen. Met een thermograaf Level 3 in zijn rangen is het gewapend voor elke vraag van de industrie.

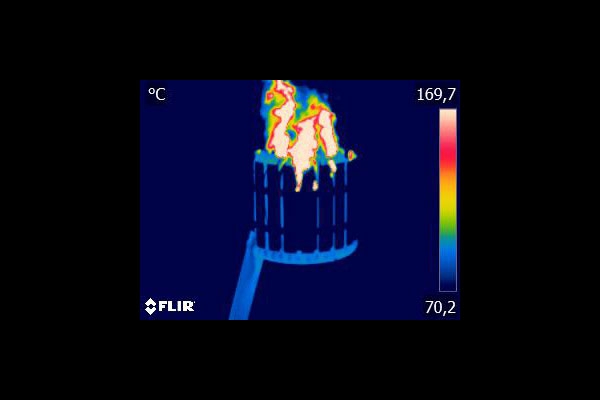

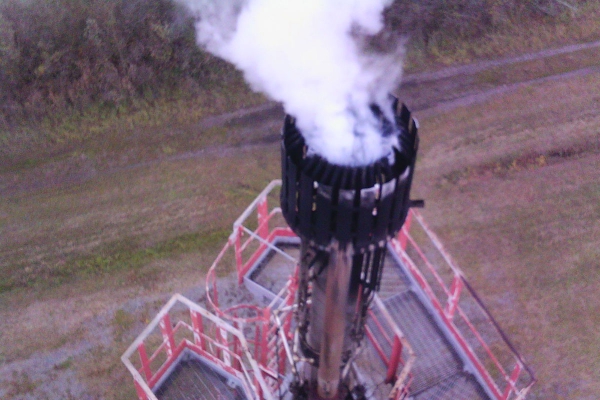

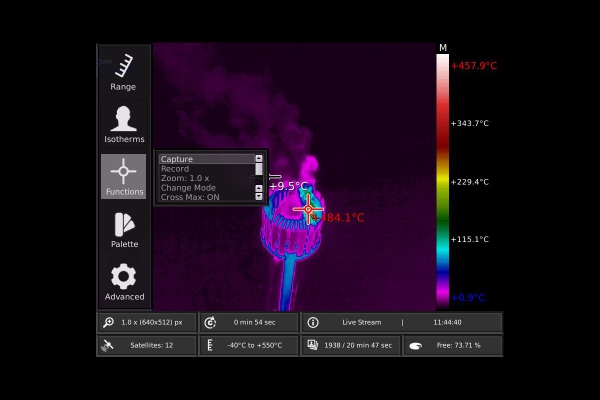

Testvluchten en een eerste opdracht met de thermografische camera zijn ondertussen uitgevoerd. Het betrof een inspectie van een flare die anomalieën vertoonde. Aan de hand van de visuele beelden kon de algemene staat (corrosie, loszittende delen, …) van de flare worden nagegaan. De thermografische beelden leverden informatie over het ontsteken, de vorm en temperatuur van de vlam van de pilots. Met de gasdetectiecamera werden eventuele lekken uitgesloten. “We vonden met de OGI-camera geen gaslek”, geeft Oorts mee.
“We nemen ook RGB- en thermografische beelden van pijpleidingen en opslagtanks, al dan niet geïsoleerd, of van jetties/steigers.” Wat is de staat van de isolatie? Is er corrosie? Hoe zit het met de pijpleidinghouders? Vaak gaat het niet om één pijp maar om een bundel leidingen waarbij de op te meten pijp schuil gaat achter andere. “Het vergt dan meerdere vluchten en beelden onder verschillende hoeken en hoogtes om de pijp volledig in kaart te brengen. Met de drone kan het toch sneller en vollediger dan met manueel inspecteren én op een herhaalbare manier bovendien.” Het wordt uitdagend wanneer een rack onder een brug of hoogspanningsleiding doorgaat. Een andere ontwikkeling is de inspectie van grote glasgevels. Door gebruik te maken van visuele en thermografische beelden kan men de staat van de dichtingen evalueren maar ook de insluiting van vocht of het verlies van argon dat als isolerend gas wordt gebruikt tussen dubbelglas.
In deze snel evoluerende omgeving is ‘samenwerken’ cruciaal, meent Oorts. “Liever samenwerken dan elkaar wegconcurreren.” Met samenwerkingsverbanden wil het bedrijf een eigen niche of specialisatie vinden. “Innoveren doen we samen met anderen. Voor indoor inspecties werken we samen met een Nederlands bedrijf. We zijn ook met universiteiten en hogescholen aan de slag”, zegt Oorts. Er wordt gesleuteld o.a. aan een sensorenplatform voor emissiemetingen, een nieuwe manier om fotovoltaïsche panelen te inspecteren en afstandssensoren om veilig ‘close inspections’ uit te voeren. <<
Door Luc De Smet
